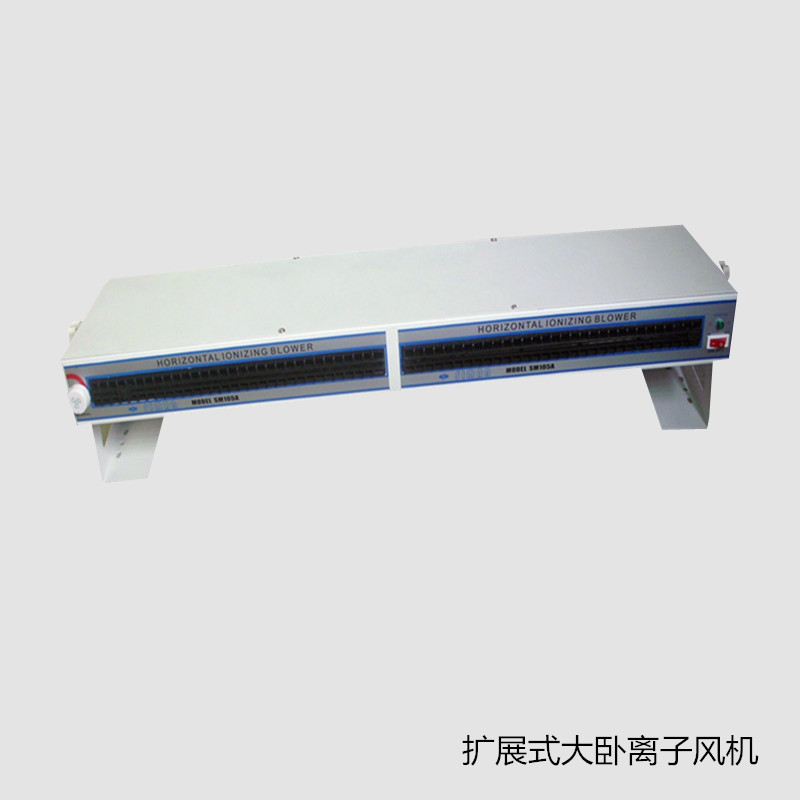

卧式离子风机SM-105A

技术参数

使用电压：   220V 50Hz

消耗电流：  ≤3.0/1.5Amp

出风量:     90~ 380CFM(MAX)

气流特性:   120cm×120cm覆盖面积

操作温度:     32oF(0oC)~122oF(50oC)

臭氧量:       0.03PPM (风速调至最小风机前6英寸测)

功率:      ≤330W

噪音：     最小55dB

最大:    65dB

外箱：      铁板

表面；      静电喷涂

重量:         15kg(净重)

尺寸：       1000mmX220mmX205mm

离子平衡度：0v±10v

除静电时间：

*离子平衡电压和静电消除时间符合ESD标准,静电消除时间是从测试电压为1000v~100v测得.

*测试仪器使用ME268A静电综合测试仪.

*测试数据会因周围空气的温湿变化而有差异.

第四节:安全

4.1安装操作前须读操作说明书.

4.2操作前必需可靠接地.

4.3护格板出入口不许插东西.

4.4易燃易爆的环境下不可操作风机.

4.5不得擅自进行修理.

第五节:安装:

离子风机机轻便且使用寿命长,“U”形架用螺丝固定在机身侧面,使用时可对好位置后用M8直径的梅花螺丝上好。

如果特别脏的环境使用可选择过滤器安装。

离子风机要求220、50HZ为使用电压，风机接地插座应是单相标准，插座有安全接地线。

电源线的接法按下列方式：

褐色—— 相线     兰——中线   绿/黄——地线

第六节:操作:

顺时针旋动调速器开关到指示灯亮即打开风机，产生离子气流，调大风机风速，可将调速器开关顺时针旋转，调到“关”的位置指示灯灭，表示风机关机。

调节气流方向需调松支架梅花螺丝，倾斜机身调整上下位置，调好后再上紧支架螺丝。

需要加热离子风时，打开加热开关，即可将风机吹出的离子风加热。

清洁离子发射架，左右滑动清洗头手柄，即可清洁离子针。

离子风机产生电离风束覆盖目标区域，风束中和静电时间由多种因素所决定，最重要的两个原因，是离子风机的距离和风速。空气离子不停地相互中和，阳离子、阴离子通过静电相互吸引，形成这些电荷的转移并且重组。高风速能使它们更远处的中和，风速越大中和静电越快。

使用离子风机进行电子装配时，电离的气流应尽可能覆盖工作区，这样对物体表面的正负电荷才能很好的中和，使其保持中和状态。

第七节:保养

SIMAN离子风机是以常保养低修理为目标的

保养项目：发射头的清洁、离子平衡度的校正、除静电时间校正。一周内至少对发射头清洁一次，定期对离子平衡度的校正、除静电时间校正，以确保离子风机正常工作。

7.1发射器的清洁

清洗发射器的发射点,左右滑动清洁毛刷，直到清洁干净离子发射针尖,每周至少一次。

7.2空气进、出口的清洗

空气入口网和电离出口网应保持清洁以防止阻塞气流,可以用软毛刷清洁或压缩空气清洁。

7.3离子平衡度测试

用板式负荷监控仪来测量,或用离子测试仪来测量离子平衡度（残余电压）。

7.4静电消除时间测试

用静电分析仪或负荷监控板测静电消除时间．

7.5     校准

离子风机，对离子量的输出设计是平稳的、固定的。由于可能受到电压波动、环境空气干湿度等因素影响会形成离子平衡度的偏移（残余电压）。

偏移量标准：0V±10V。

第八节:产品保修与服务:

本公司公司严格遵守：产品质量，信益，客户至上的宗旨，对SIMAN产品实行以下承诺

1.保用期

凡本公司出售的产品保用期为一年，自出售日起一年内因产品自身机件、材料及工艺问题造成的质量故障，本公司免费修理。

2.保用期后的服务

凡本公司出售的产品保用期过后仍负责对产品的免人工费修理，以保护客户的利益
